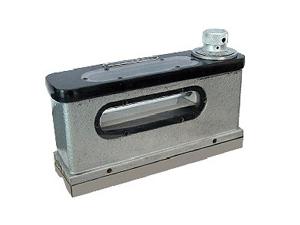

光学合像水平仪详细介绍
标签:水平仪|合像水平仪|光学合像水平仪
合像水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V型工作面的底座等制药部件组成。
光学合像水平仪重量为2公斤的,工作面尺寸是 165*48 mm,水准器格值:0.1mm/m。
合像水平仪刻度盘分划值是0.01mm/m,工作面平面性偏差为0.003mm,合像水平仪大测量范围正负在0-10mm/m之间,示值误差正负1mm/m范围内是正负0.01mm/m,全部测量范围内是正负0.02mm/m。
合像水平仪利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。
光学合像水平仪广泛用于测量平面和圆柱面对水平方向的倾斜度,以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备安装位置的正确度。
