方箱-划线方箱-检验方箱

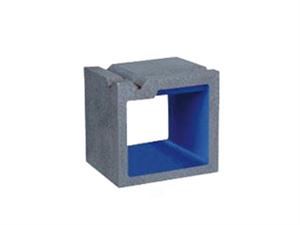

铸铁方箱

铸铁方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件,一般铸铁方箱为边长相同的正方体或长方体,可根据用户要求制作各种规格的铸铁方箱及长方筒。
产地:中国>河北>沧州>泊头市
供应商:河北华宇精密量仪有限公司
电话:0317-8383071 传真:0317-8383776

铸铁方箱详细介绍

标签:方箱|划线方箱|检验方箱
铸铁方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件,一般为边长相同的正方体或长方体,可根据用户要求制作各种规格的铸铁方箱及长方筒。
铸铁方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。
铸铁方箱检定方法:对于边长为300mm及以下的铸铁方箱,检定时在铸铁方箱被检面的两端各放置1mm的量块,把刀口尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在铸铁方箱工作面的纵向、横向和对角线方向的几个截面上进行。在铸铁方箱测得的各个位置的直线中误差方向一致时取其大值,当误差方向不一致时取大正差与大负差之和,为铸铁方箱受检面平面的平面度。


方箱规格(mm

方箱工作面的平面度

方箱工作面的垂直度、平行度及V型槽对底面和侧面的平行度

精度等级(um

1

2

1

2

100×100×100

7

15

15

30

150×150×150

9

17

18

35

200×200×200

10

20

20

40

250×250×250

11

22

22

45

300×300×300

12

25

25

50

400×400×400

15

30

30

60

500×500×500



35



70
